Traffic Flow on ISTIO

Istio 통신 : 호스트의 tcp/ip 와 iptables 과 파드 내에 iptables 와 envoy 를 경유

달리기에 비유하자면, Istio 가 없을 경우를 운동장 한바퀴라면, istio 사용 시 대략 운동장 세바퀴라고 볼 수 있습니다.

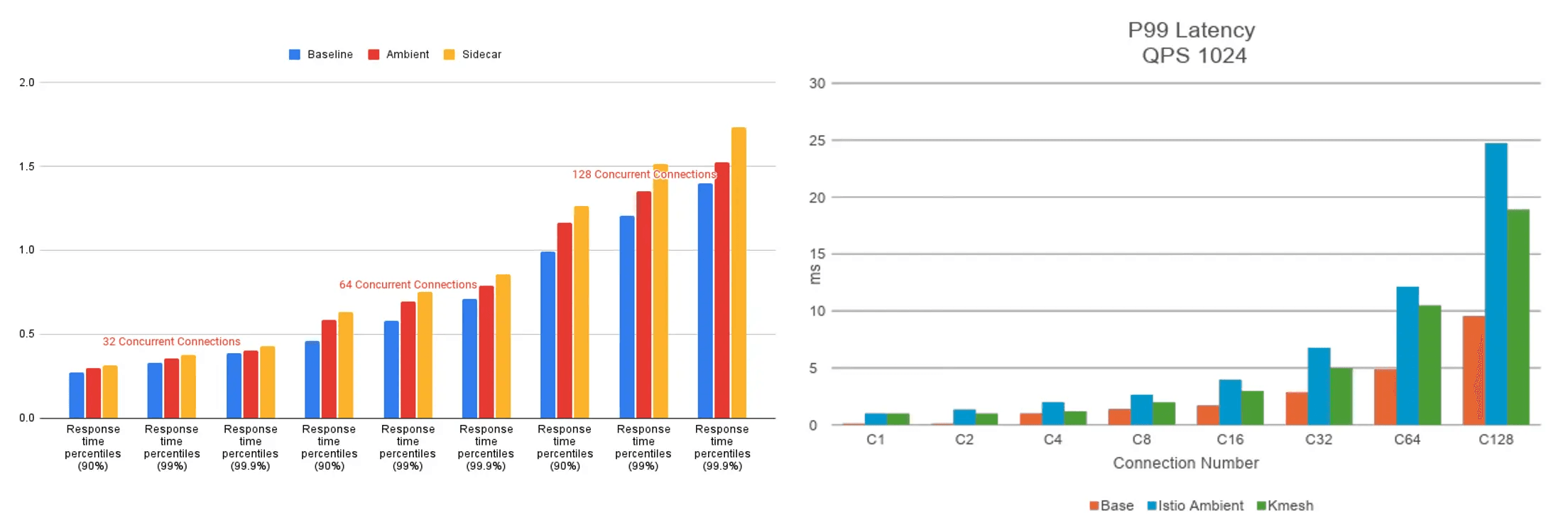

Istio 사용 시 장점도 있지만, 없을 경우 대비 **비용(지연 추가, 프로세싱 추가, 복잡한 구조 등)**이 추가됩니다.

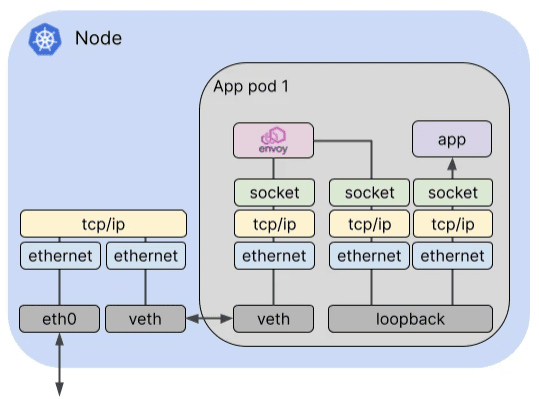

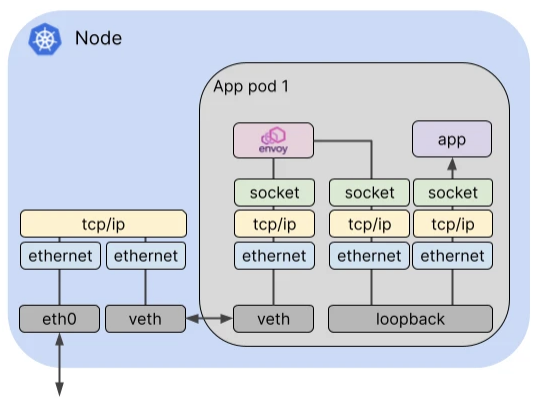

https://cilium.io/blog/2021/12/01/cilium-service-mesh-beta

외부 클라이언트 PC에서 K8S 파드(웹서버)로 접속 과정

Istio 접속 테스트를 위한 변수 지정*


k3s-s)
# istio ingress gw NodePort(HTTP 접속용) 변수 지정 : 아래 ports[0] 은 어떤 용도의 포트일까요?
export IGWHTTP=$(kubectl get service -n istio-system istio-ingressgateway -o jsonpath='{.spec.ports[1].nodePort}')
echo $IGWHTTP

## istio-ingressgateway 파드가 배치된 노드의 유동 공인 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text

해당 ingress gateway는 ingress gateway가 떠있는 노드의 publicip : nodeport로 맵핑이되며, 해당 노드 ip 에 대해 남는 도메인을 직접 맵핑하여 보다 편하게 테스트를 진행해봅니다.

실습을 위한 환경 설정 및 배포 : nginx-app 로 향하는 통신의 경우 peer 간 mtls 끄기


cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
  labels:
    app: nginx-app
spec:
  terminationGracePeriodSeconds: 0
  containers:
  - name: nginx-container
    image: nginx
    ports:
    - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: svc-nginx
spec:
  ports:
    - name: svc-nginx
      port: 80
      targetPort: 80
  selector:
    app: nginx-app
  type: ClusterIP
---
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: test-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: nginx-service
spec:
  hosts:
  - "$MYDOMAIN"
  gateways:
  - test-gateway
  http:
  - route:
    - destination:
        host: svc-nginx
        port:
          number: 80
EOF


# 모니터링
watch -d "kubectl get svc -n istio-system -l app=istio-ingressgateway;echo;kubectl get pod -n istio-system -o wide -l app=istio-ingressgateway;echo;kubectl get pod -owide nginx-pod"
watch -d "kubectl get pod -n istio-system -o wide -l app=istio-ingressgateway;echo;kubectl get pod -owide nginx-pod"

istio-proxy peer 간 mtls 끄기 - 링크


# 서비스 중 app: nginx-app 로 향하는 통신의 경우 peer 간 mtls 끄기(istio-ingressgw 와 목적지 워커노드의 파드에 istio-proxy 간)
cat <<EOF | kubectl create -f -
apiVersion: security.istio.io/v1beta1
kind: PeerAuthentication
metadata:
  name: "example-workload-policy"
spec:
  selector:
     matchLabels:
       app: nginx-app
  portLevelMtls:
    80:
      mode: DISABLE
EOF

(옵션) 특정 노드에 파드 지정해서 설치 → 실습을 위해 istio-ingressgateway 파드와 nginx-pod 파드를 다른 노드에 배치를 권장


cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
  labels:
    app: nginx-app
spec:
  terminationGracePeriodSeconds: 0
  nodeName: k3s-w1
  containers:
  - name: nginx-container
    image: nginx
    ports:
    - containerPort: 80
EOF

Client IP 확인을 위한 추가 설정


# istio-ingressgateway 서비스 externalTrafficPolicy 설정 : 점검
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'

# testpc 에 /etc/hosts 에 istio-ingressgateway 파드가 배포된 ec2의 private ip 로 도메인 변경
vi /etc/hosts

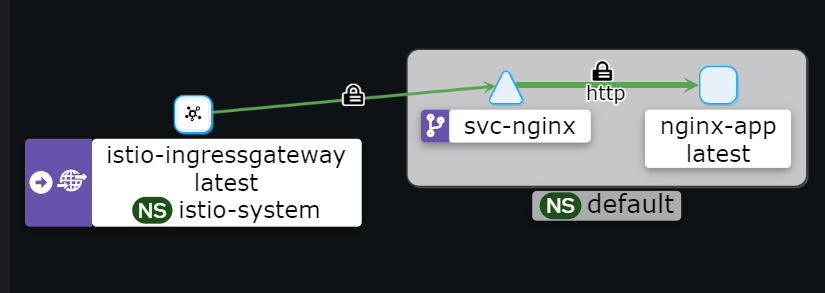

Client To Pod

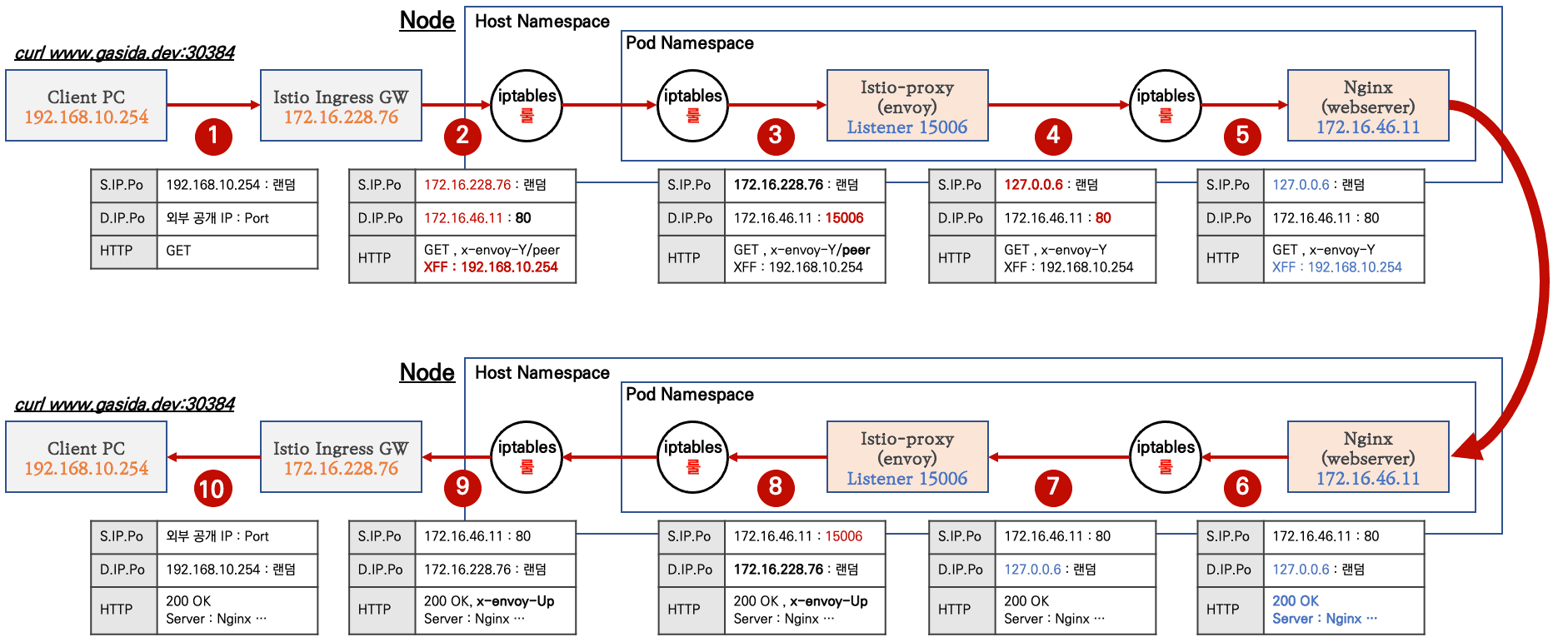

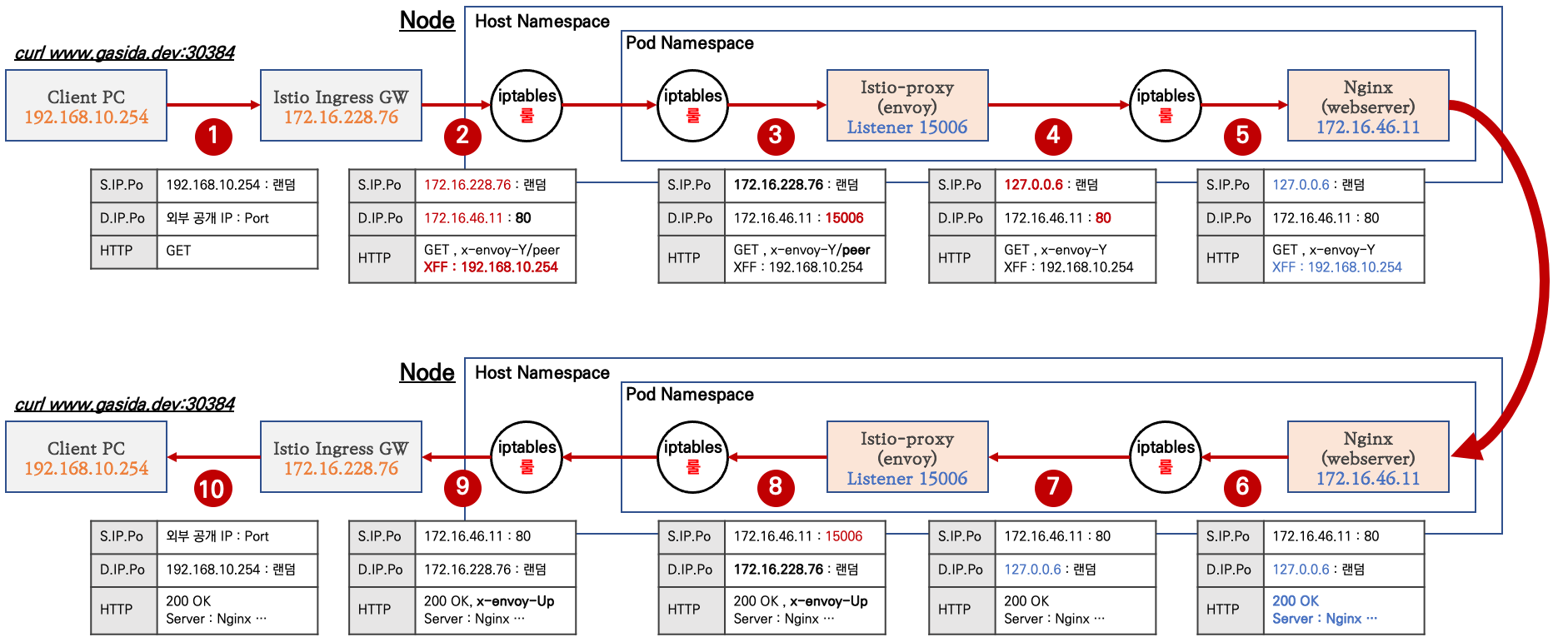

트래픽 흐름

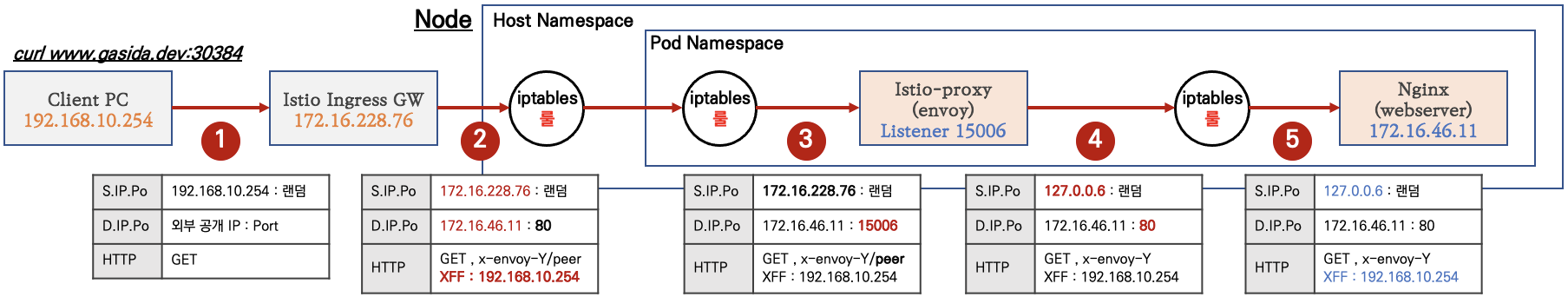

외부 클라이언트 PC에서 k8s 클러스터 내부의 웹 서버 파드로 인입 시 트래픽 흐름입니다.
기존 패킷 내용 중 변경 전(굵음)과 변경 후(빨간 색)으로 표현하였습니다.

Untitled

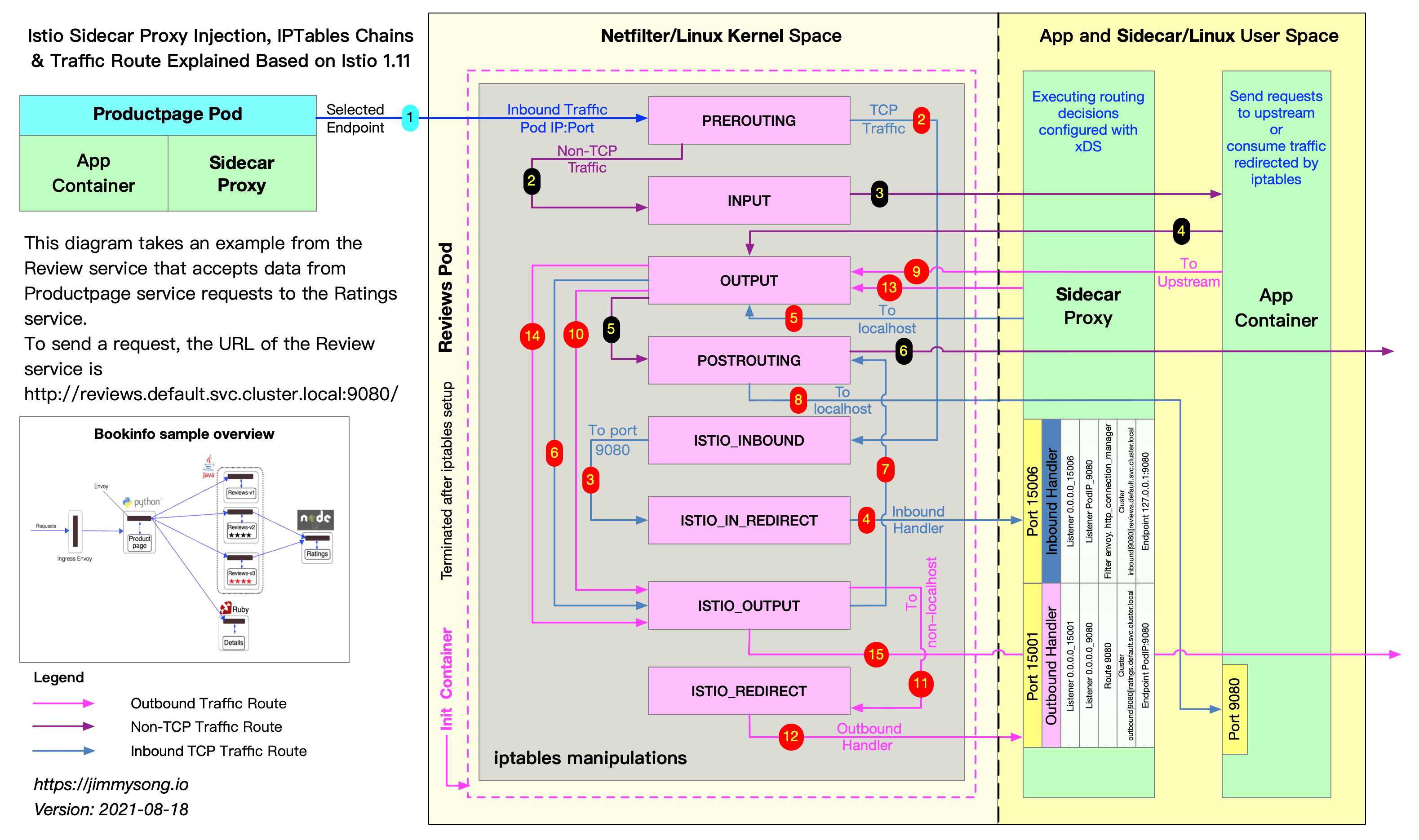

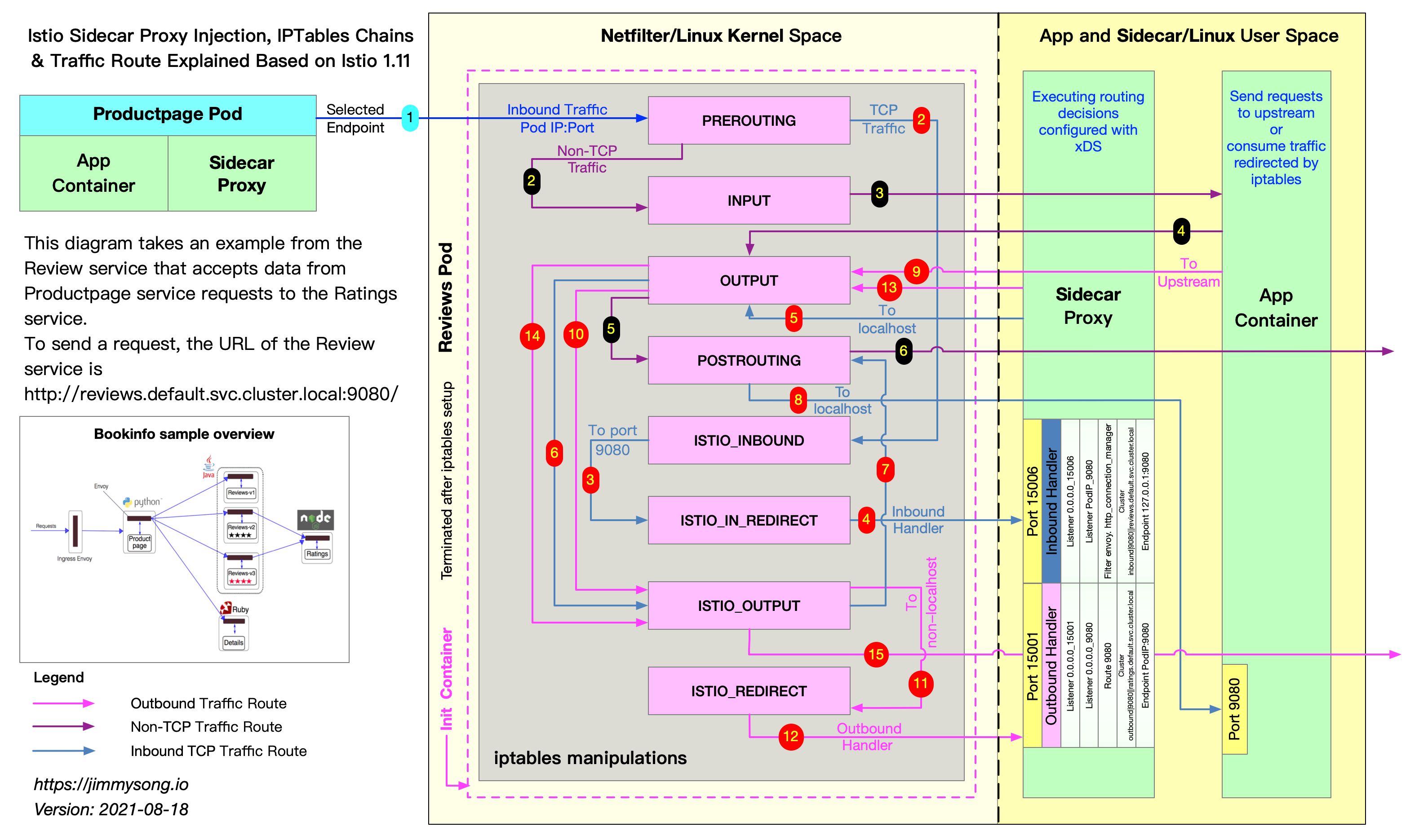

파드 내 IPTables 적용 흐름 : 아래 (1) ~ (8) 까지의 과정을 먼저 설명합니다.

https://jimmysong.io/en/blog/sidecar-injection-iptables-and-traffic-routing/

추천링크 : Life of a Packet in ISTIO Part 1 - 링크

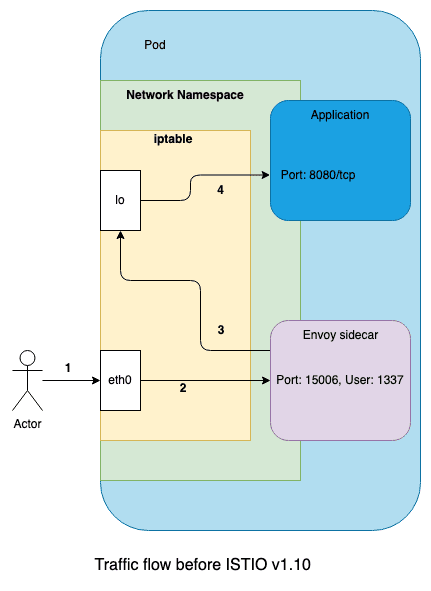

(통신시작) 트래픽 인입 → 목적지 파드

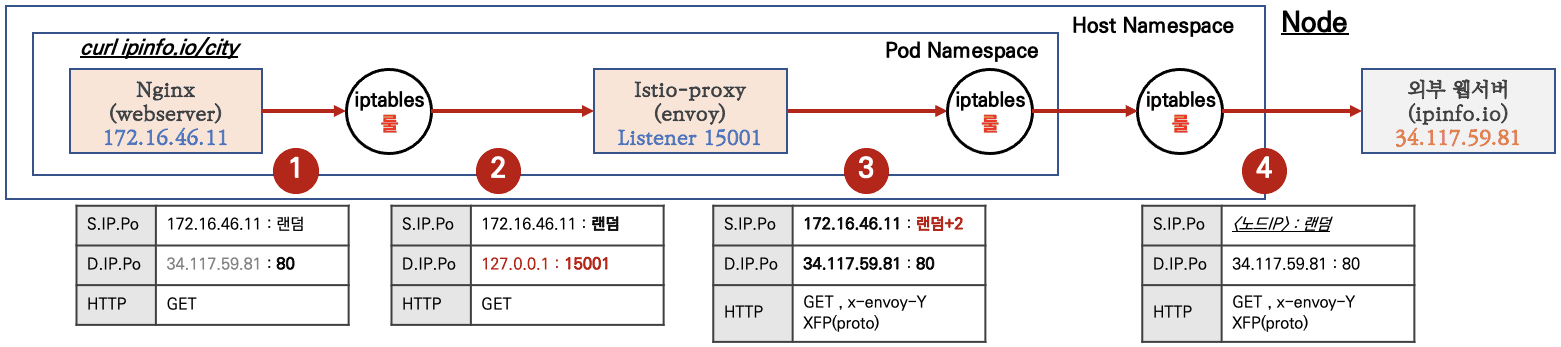

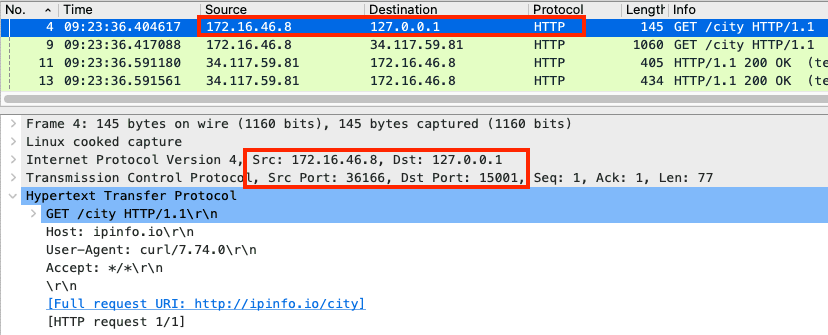

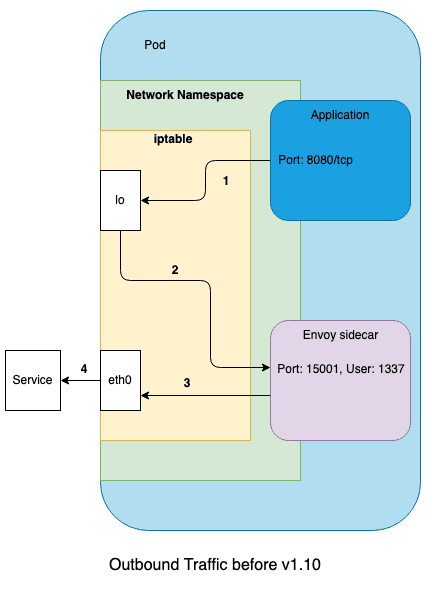

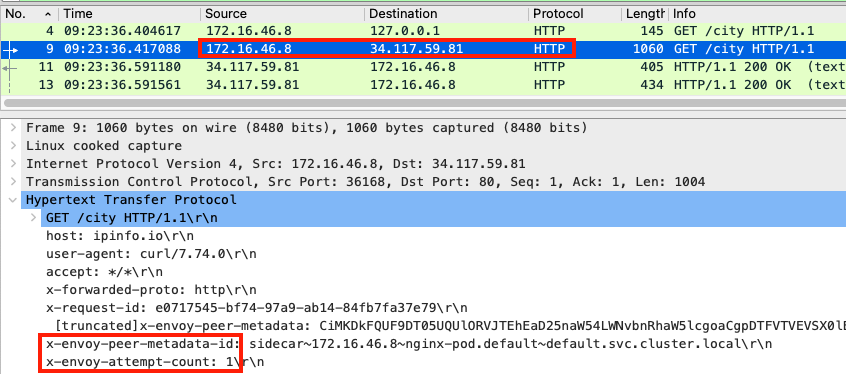

(통신시작) 파드 → 외부

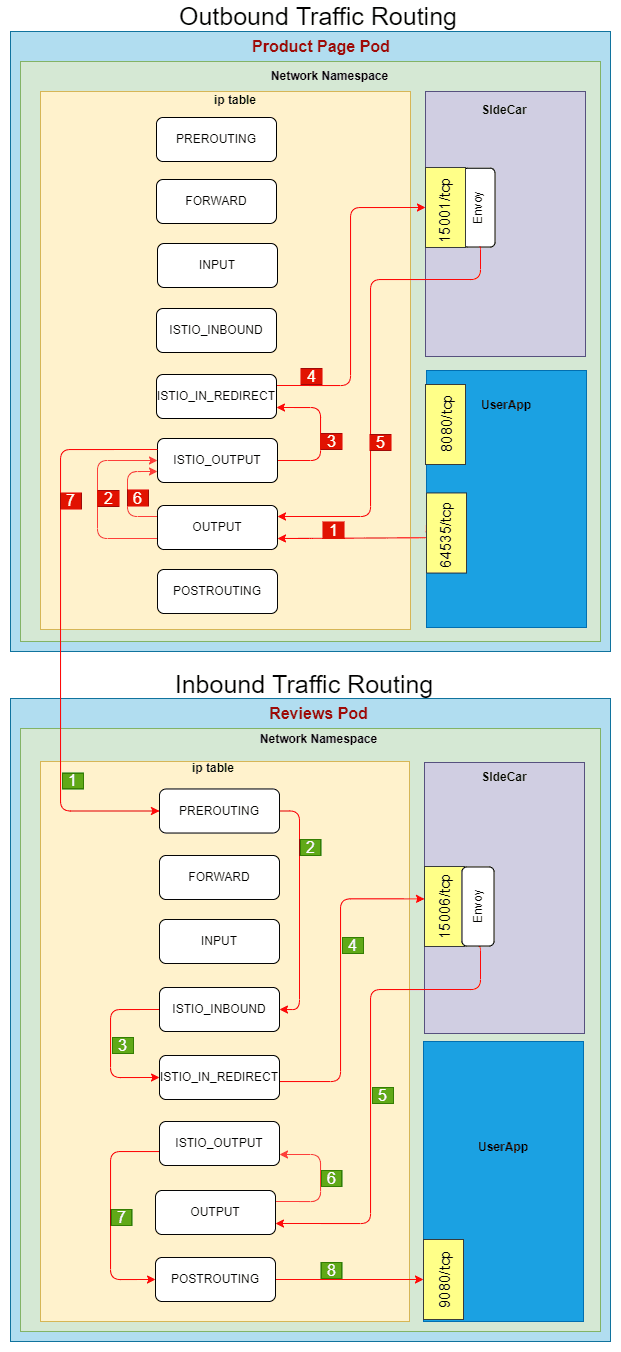

내부 파드1 → 내부 파드2 접속 시 : Outbound 그림 중간에 ISTIO_IN_REDIRECT → ISTIO_REDIRECT 로 오타!

Untitled

Client To Istio Gateway

외부 클라이언트 PC 에서 웹 서버 파드로 접속 시도

외부에서 Istio IngressGateway 파드로 인입 과정 부분은 생략하였습니다.

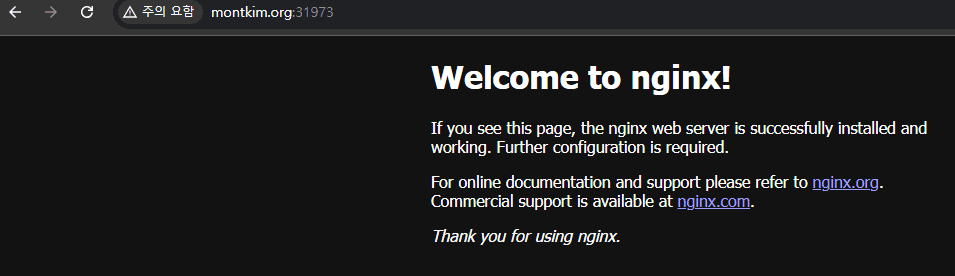

# 아래 처럼 정상적으로 웹 서버 접속 정보 출력 확인
curl -s -v $MYDOMAIN:$IGWHTTP
curl -s $MYDOMAIN:$IGWHTTP | grep -o "<title>.*</title>"
while true; do curl -s $MYDOMAIN:$IGWHTTP | grep -o "<title>.*</title>" ; echo "--------------" ; sleep 1; done
while true; do curl -s $MYDOMAIN:$IGWHTTP | grep -o "<title>.*</title>" ; echo "--------------" ; sleep 0.1; done

curl -s --user-agent "IPHONE" $MYDOMAIN:$IGWHTTP | grep -o "<title>.*</title>"
while true; do curl -s $MYDOMAIN:$IGWHTTP | grep -o "<title>.*</title>"; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done

# 로그 확인
kubetail -l app=nginx-app -f


nginx-container 127.0.0.6 - - [19/Oct/2024:15:01:45 +0000] "GET / HTTP/1.1" 200 615 "-" "IPHONE" "@@"

nginx application에서는 clent ip 만 간단하게 찍힙니다.

istio gateway 의 접속로그를 보다 상세히 파싱해봅니다.


Timestamp:        [2024-10-19T15:01:45.813Z]
Request:          "GET / HTTP/1.1"
Response code:    200
Response flags:   via_upstream
Connection ID:    "-"
Request size:     0 bytes
Response size:    615 bytes
Upstream service: svc-nginx.default.svc.cluster.local
Upstream IP:      172.16.2.31:80
Client IP:        @@
User agent:       IPHONE
Trace ID:         6f9e449f-3eb9-9bd2-9705-fc77182c6f09
Host:             montkim.org:31973
Source IP:        172.16.2.29:35350
Destination IP:   172.16.2.29:8080
Client source:    @@:54696

Istio Gateway Pod to Node

Istio IngressGateway(envoy) 파드를 경유하여 웹 서버 파드가 있는 노드로 인입

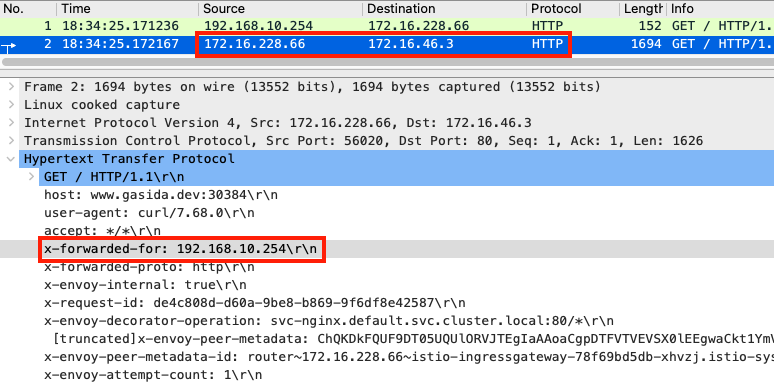

Istio IngressGateway(envoy) 파드는 클라이언트 PC의 IP를 HTTP XFF(X-Forwarded-for) 헤더에 담아서 전달합니다.
Istio IngressGateway(envoy) 파드 x-envoy-Y 헤더를 추가해서 전달합니다.

웹 서버 파드가 있는 노드로 웹 서버 파드의 목적지 IP로 바로 인입

실습 환경은 Flannel을 사용 중이고, 파드의 IP가 라우팅 테이블에 올라와 있다.
호스트 네임스페이스에 IPTables 에 특별한 Rule 매칭 없이 파드쪽으로 전달된다.


# 파드의 IP가 라우팅 테이블에 있으며, veth NIC 인 cali8b56182ddcf 으로 전달된다
root@k8s-w2:~# ip -c route | grep 172.16.46.11
172.16.46.11 dev cali8b56182ddcf scope link

# 노드의 NIC에서 패킷 덤프 시 파드의 목적지 IP로 바로 인입되는 것을 알 수 있다
root@k8s-w2:~# tcpdump -i enp0s8 -nn tcp port 80 -q
17:31:16.074031 IP 172.16.228.76.54522 > 172.16.46.11.80: tcp 1626
17:31:16.074096 IP 172.16.46.11.80 > 172.16.228.76.54522: tcp 0
17:31:16.075258 IP 172.16.46.11.80 > 172.16.228.76.54522: tcp 1591
17:31:16.075598 IP 172.16.228.76.54522 > 172.16.46.11.80: tcp 0

root@k8s-w2:~# ngrep -d enp0s8 -tW byline port 80
T 2022/02/11 20:08:17.034879 172.16.158.5:43372 -> 172.16.184.1:80 [AP] #153
GET / HTTP/1.1.
host: www.gasida.dev:31526.
user-agent: curl/7.68.0.
accept: */*.
x-forwarded-for: 192.168.10.254.
x-forwarded-proto: http.
x-envoy-internal: true.

POD 내부의 IPTables

‘PAUSE 컨테이너’가 파드 네트워크 네임스페이스를 생성하여 제공하며, ‘Init 컨테이너’는 Istio-proxy가 트래픽을 가로챌 수 있게 파드 내에 iptables rules 설정을 완료합니다.


# 아래 처럼 'istio-init 컨테이너' 의 로그에 iptables rules 설정을 확인할 수 있습니다.
# 참고로, NAT Tables 만 설정되고, 그외(filter, mangle, raw 등)은 설정하지 않습니다.
(istio-k8s:default) root@k8s-m:~# kubectl logs nginx-pod -c istio-init
* nat
-N ISTIO_INBOUND
-N ISTIO_REDIRECT
-N ISTIO_IN_REDIRECT
-N ISTIO_OUTPUT
-A ISTIO_INBOUND -p tcp --dport 15008 -j RETURN
-A ISTIO_REDIRECT -p tcp -j REDIRECT --to-ports 15001
-A ISTIO_IN_REDIRECT -p tcp -j REDIRECT --to-ports 15006
-A PREROUTING -p tcp -j ISTIO_INBOUND
-A ISTIO_INBOUND -p tcp --dport 22 -j RETURN
-A ISTIO_INBOUND -p tcp --dport 15090 -j RETURN
-A ISTIO_INBOUND -p tcp --dport 15021 -j RETURN
-A ISTIO_INBOUND -p tcp --dport 15020 -j RETURN
-A ISTIO_INBOUND -p tcp -j ISTIO_IN_REDIRECT
-A OUTPUT -p tcp -j ISTIO_OUTPUT
-A ISTIO_OUTPUT -o lo -s 127.0.0.6/32 -j RETURN
-A ISTIO_OUTPUT -o lo ! -d 127.0.0.1/32 -m owner --uid-owner 1337 -j ISTIO_IN_REDIRECT
-A ISTIO_OUTPUT -o lo -m owner ! --uid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -m owner --uid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -o lo ! -d 127.0.0.1/32 -m owner --gid-owner 1337 -j ISTIO_IN_REDIRECT
-A ISTIO_OUTPUT -o lo -m owner ! --gid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -m owner --gid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -d 127.0.0.1/32 -j RETURN
-A ISTIO_OUTPUT -j ISTIO_REDIRECT
COMMIT

파드 내 IPTables Chains/Rules 적용 (NAT 테이블) → ‘Istio-proxy 컨테이너’로 인입됩니다.

PREROUTING → ISTIO_INBOUND → ISTIO_IN_REDIRECT (redir ports 15006)


nginx 파드가 배치된 노드에서 아래 실행
# 아래 확인은 istio-proxy 대신 pause 에서 iptables 확인 해보자...

# 변수 지정 : C1(Istio-proxy, Envoy , 단축키 지정
lsns -t net
ps -ef |grep istio
1337      347173  347155  0 18:52 ?        00:00:01 /usr/local/bin/envoy -c etc/istio/proxy/envoy-rev.json --drain-time-s 45 --drain-strategy immediate --local-address-ip-version v4 --file-flush-interval-msec 1000 --disable-hot-restart --allow-unknown-static-fields -l warning --component-log-level misc:error --concurrency 2
C1PID=347173
alias c1="nsenter -t $C1PID -n"

# Istio-proxy 컨테이너의 iptables 확인
c1 iptables -t nat --zero # 패킷 카운트 초기화

# 트래픽 인입 시 TCP 경우 모든 트래픽을 15006 으로 리다이렉트한다, 일부 포트는 제외(22, 15008, 15020, 15021, 15090)
c1 iptables -t nat -L -n -v
Chain PREROUTING (policy ACCEPT 44 packets, 2640 bytes)
 pkts bytes target     prot opt in     out     source               destination
   45  2700 ISTIO_INBOUND  tcp  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain ISTIO_INBOUND (1 references)
 pkts bytes target             prot opt in     out     source               destination
...
    1    60 ISTIO_IN_REDIRECT  tcp  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain ISTIO_IN_REDIRECT (3 references)
 pkts bytes target     prot opt in     out     source               destination
    1    60 REDIRECT   tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            redir ports 15006

# 모니터링 >> 아래 ss 소켓 강제 Reset 참고
c1 iptables -t nat --zero
c1 iptables -t nat -S | grep 15006
c1 iptables -v --numeric --table nat --list ISTIO_IN_REDIRECT
watch -d "nsenter -t $C1PID -n iptables -v --numeric --table nat --list PREROUTING ; echo ; nsenter -t $C1PID -n iptables -v --numeric --table nat --list ISTIO_INBOUND; echo ; nsenter -t $C1PID -n iptables -v --numeric --table nat --list ISTIO_IN_REDIRECT"
watch -d "nsenter -t $C1PID -n iptables -t nat -L -n -v"

‘**Istio-proxy 컨테이너’**의 15006 Listener 확인


# ss (socket statistics)로 시스템 소켓 상태 확인 : 15006 은 envoy 프로세스가 Listen 하고 있다
root@k8s-w2:~# c1 ss -tpnl '( dport = :15006 or sport = :15006 )'
State      Recv-Q      Send-Q           Local Address:Port            Peer Address:Port     Process
LISTEN     0           4096                   0.0.0.0:15006                0.0.0.0:*         users:(("envoy",pid=3928,fd=37))
LISTEN     0           4096                   0.0.0.0:15006                0.0.0.0:*         users:(("envoy",pid=3928,fd=36))

# 확인 예시
c1 ss -tpnt '( dport = :15006 or sport = :15006 or sport = :80 or dport = :80 )'
watch -d "nsenter -t $C1PID -n  ss -tpnt '( dport = :15006 or sport = :15006 or sport = :80 or dport = :80 )'"

# 연결된 소켓 강제 Reset
# c0 ss -K dst 172.16.228.66 dport = 44526
c1 ss -K dst 172.16.228.66
c1 ss -K dst 172.16.46.13

TIP : debug 파드 활용하기

tcpdump, ngrep 등을 이용한 debugging


# debug 컨테이너
kubectl debug nginx-pod -it --image=nicolaka/netshoot -c netdebug
-----
ip -c addr
curl localhost
ss
ss -l
ss -4tpl
ss -4tp
ss -xpl
ss -xp
tcpdump -i any -nnq
ngrep -d any -tW byline
exit
-----

Istio Proxy Container 의 IPTables

‘Istio-proxy 컨테이너’ 는 대리인(Proxy) 역할로, 출발지 IP를 127.0.0.6 으로 변경하여 ‘Nginx 컨테이너’와 연결을 한다

‘**Istio-proxy 컨테이너’**의 로그 확인


[2024-10-19T15:01:45.813Z] "GET / HTTP/1.1" 200 - via_upstream - "-" 0 615 7 6 "@@@" "IPHONE" "6f9e449f-3eb9-9bd2-9705-fc77182c6f09" "montkim.org:31973" "172.16.2.31:80" outbound|80||svc-nginx.default.svc.cluster.local 172.16.2.29:35350 172.16.2.29:8080 @@@:54696 - -

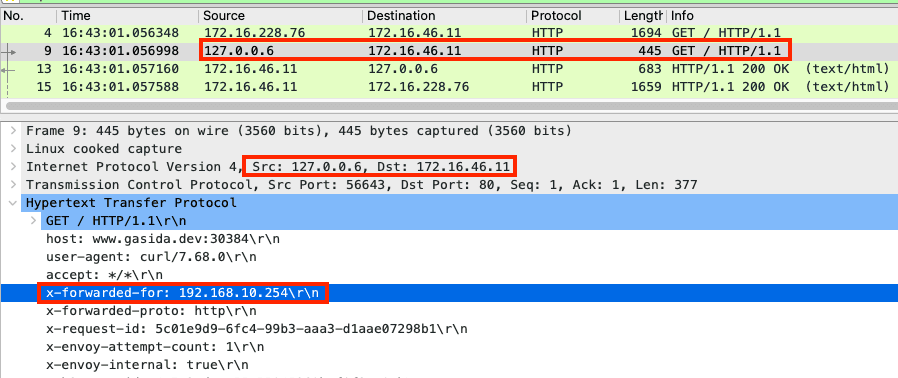

파드 내에서 패킷 덤프 후 확인 : 출발지 IP가 127.0.0.6 으로 변경되었다!

파드 내 lsof (list open files) 확인


# 아래 처럼 126.0.0.6 -> 172.16.46.11(nginx)로 TCP 세션이 연결된것을 알 수 있다
c1 lsof -i TCP:80,15006 -n
COMMAND  PID            USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
envoy   3928            1337   40u  IPv4 901362      0t0  TCP 127.0.0.6:41109->172.16.46.11:http (ESTABLISHED)
nginx   3864 systemd-resolve    9u  IPv4 901363      0t0  TCP 172.16.46.11:http->127.0.0.6:41109 (ESTABLISHED)
envoy   3928            1337   38u  IPv4 901360      0t0  TCP 172.16.46.11:15006->172.16.228.76:40486 (ESTABLISHED)

# 확인 예시
c1 lsof -i TCP:80,15006 -n
c1 lsof -i TCP:80,15001,15006 -n

# 연결된 TCP 강제 Reset
# c0 ss -K dst 172.16.228.66 dport = 44526
c1 ss -K dst 172.16.228.95
c1 ss -K dst 172.16.46.14

(참고) ‘Istio-proxy 컨테이너’ → ‘Nginx 컨테이너’ 와 통신 시에는 로컬 통신

두 컨테이너는 동일한 NET NS 를 사용하므로, 별도 통신을 위해서 ‘istio-proxy’ 는 lo 통신이 가능한 127.0.0.6 주소로 변경 후 로컬 통신을 수행한다


# 기본적으로 127.0.0.0/8 대역 통신은 lo local 통신 라우팅 처리다!
c1 ip route show table local
broadcast 127.0.0.0 dev lo proto kernel scope link src 127.0.0.1
local 127.0.0.0/8 dev lo proto kernel scope host src 127.0.0.1
local 127.0.0.1 dev lo proto kernel scope host src 127.0.0.1

# lo 인터페이스도 통신에 사용된다 : 실제 아래 RX/TX packets 이 증가한다!
c1 ifconfig lo
lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 28141  bytes 19036394 19.0 MB
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 28141  bytes 19036394 19.0 MB
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

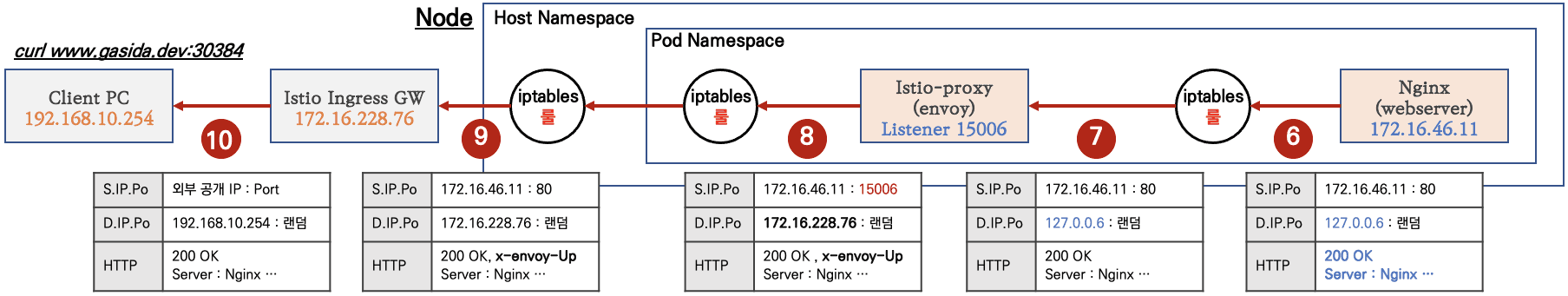

Pod의 IPTables → Nginx 컨테이너 인입

파드 내에 IPTables 는 전역(?)으로 적용되므로, ‘Istio-proxy’ 의 인/아웃 시 트래픽 구별이 중요하다.

‘Istio-proxy’ 를 빠져나올때는 출발지 IP가 127.0.0.6 이므로 ISTIO_OUTPUT 에 적용되어 리턴되어 POSTROUTING 를 통해 nginx 로 도착한다
IPTables 확인 : istio-proxy → OUTPUT → ISTIO_OUTOUT(맨 상단 Rule 매칭으로 RETURN) -> POSTROUTING -> NGINX 컨테이너


# 출발IP가 127.0.0.6 이고, 빠져나오는 인터페이스가(-o lo)에 매칭되어 리턴됨
c1 iptables -v --numeric --table nat --list ISTIO_OUTPUT
Chain ISTIO_OUTPUT (1 references)
 pkts bytes target     prot opt in     out     source               destination
    2   120 RETURN     all  --  *      lo      127.0.0.6            0.0.0.0/0

# POSTROUTING 은 특별한 rule 이 없으니 통과!
Chain POSTROUTING (policy ACCEPT 144 packets, 12545 bytes)
 pkts bytes target     prot opt in     out     source               destination

# 모니터링 예시
c1 iptables -t nat --zero
c1 iptables -v --numeric --table nat --list ISTIO_OUTPUT
watch -d "nsenter -t $C1PID -n iptables -v --numeric --table nat --list OUTPUT; echo ; nsenter -t $C1PID -n iptables -v --numeric --table nat --list ISTIO_OUTPUT; echo ; nsenter -t $C1PID -n iptables -v --numeric --table nat --list POSTROUTING"
watch -d "nsenter -t $C1PID -n iptables -t nat -L -n -v"

최종적으로 nginx 컨테이너에 클라이언트의 요청 트래픽이 도착한다.

nginx 컨테이너의 웹 액세스 로그에서 확인 : XFF 헤더에서 클라이언트의 출발지 IP를 확인!


# nginx 웹 데몬에 도착하여 액세스 로그 기록되고, 이후 200ok 리턴되며, XFF 헤더에서 클라이언트의 IP를 확인 할 수 있다
(istio-k8s:default) root@k8s-m:~# kubectl logs nginx-pod -f
127.0.0.6 - - [15/Dec/2021:18:37:38 +0000] "GET / HTTP/1.1" 200 615 "-" "curl/7.68.0" "192.168.10.254"
127.0.0.6 - - [15/Dec/2021:18:40:52 +0000] "GET / HTTP/1.1" 200 615 "-" "curl/7.68.0" "192.168.10.254"
...

Pod → Client 응답

트래픽 흐름

nginx (웹 서버)컨테이너에서 리턴 트래픽(응답, 200 OK)를 클라이언트에 전달합니다.
IPTables CT(Connection Table)에 정보를 참고해서 역변환 등이 적용되어 전달됩니다.

Untitled

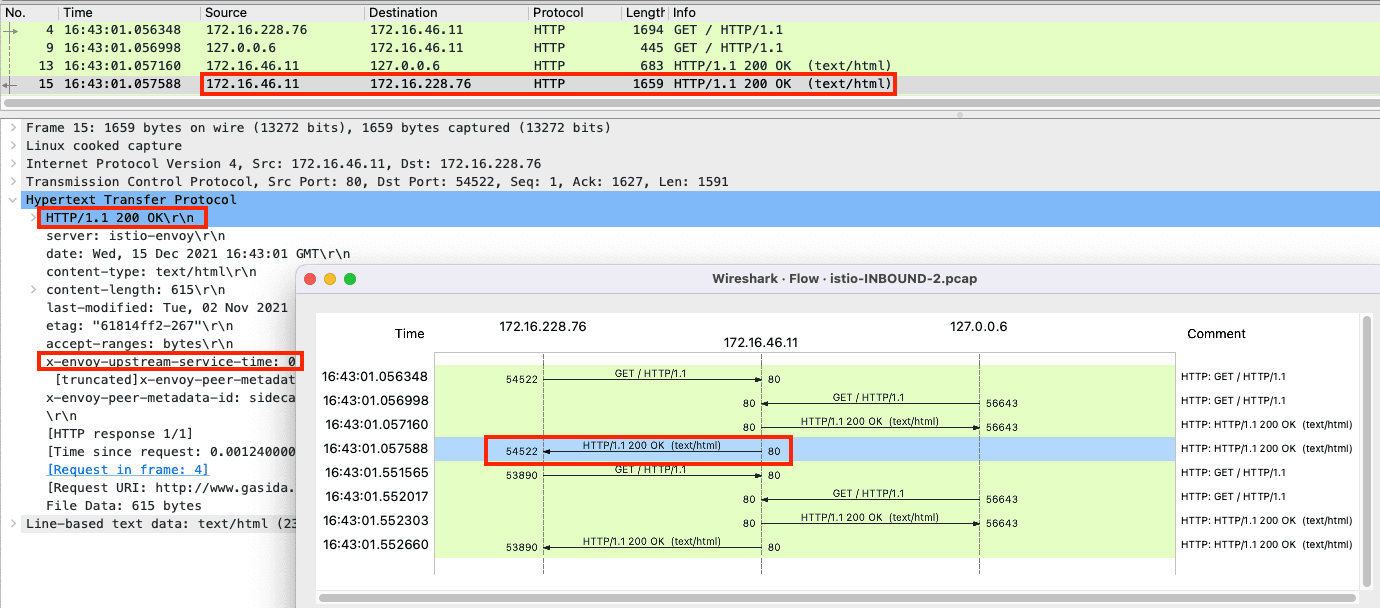

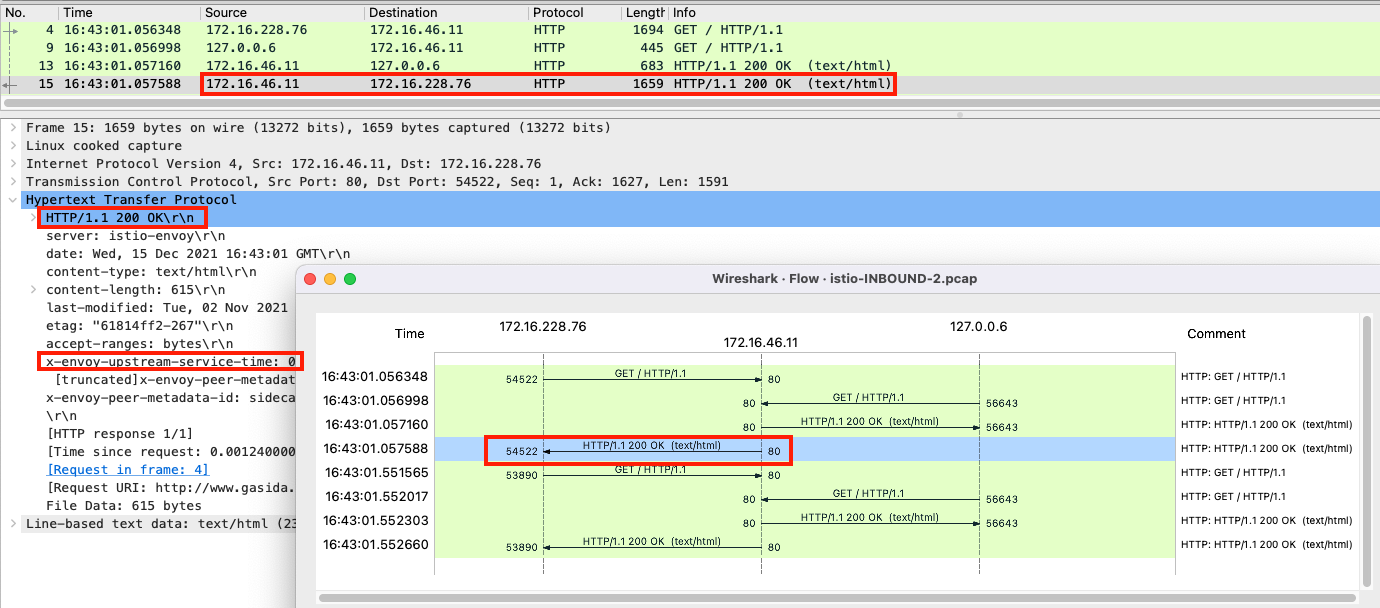

8번 과정의 패킷

200 OK 응답이며, ‘Istio-proxy’ 에 의해서 x-envoy-upstream-Y 헤더가 추가되어 있습니다.

(참고) 1.1 에서 알아본 3번 과정 직전과 위 8번 과정의 NAT 트래픽 정보


c1 conntrack -L --dst-nat
tcp      6 430172 ESTABLISHED src=172.16.228.76 dst=172.16.46.11 sport=40882 dport=80 src=172.16.46.11 dst=172.16.228.76 sport=15006 dport=40882 [ASSURED] mark=0 use=1
 src=172.16.228.76 dst=172.16.46.11 sport=40882 dport=80     # 3번 과정 직전(IPTables 적용 전)의 IP/Port 정보
 src=172.16.46.11 dst=172.16.228.76 sport=15006 dport=40882  # 8번 과정 의 IP/Port 정보, 특히 출발지 포트가 15006 으로, 'istio-proxy' 경유를 했음을 알 수 있다

Pod의 요청 → Web Server

트래픽 흐름

파드에서 업데이트 나 패치 다운로드 처럼 외부 웹서버 나 인터넷 연결 과정에서의 트래픽의 흐름입니다.

Untitled

파드 내 IPTables 적용 흐름 : 아래 (9) ~ (15) 까지의 과정을 먼저 설명합니다.

https://jimmysong.io/en/blog/sidecar-injection-iptables-and-traffic-routing/

Pod (Client) → Istio Gateway

nginx 컨테이너 에서 외부 웹서버 요청을 합니다.


# 아래 처럼 'nginx 컨테이너' 에서 외부 웹서버 요청
kubectl exec -it nginx-pod -c nginx-container -- curl -s 192.168.10.254
kubectl exec -it nginx-pod -c nginx-container -- curl -s http://wttr.in/seoul
kubectl exec -it nginx-pod -c nginx-container -- curl -s wttr.in/seoul?format=3
kubectl exec -it nginx-pod -c nginx-container -- curl -s 'wttr.in/{London,Busan}'
kubectl exec -it nginx-pod -c nginx-container -- curl -s http://ipinfo.io/city
kubectl exec -it nginx-pod -c nginx-container -- curl -k https://www.google.com | grep -o "<title>.*</title>";echo
while true; do kubectl exec -it nginx-pod -c nginx-container -- curl -s http://ipinfo.io/city; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 3; done

(참고) 파드 내에서 NAT 트래픽 정보


root@k8s-w2:~# c1 conntrack -L --dst-nat
tcp      6 0 TIME_WAIT src=172.16.46.11 dst=34.117.59.81 sport=59010 dport=80 src=127.0.0.1 dst=172.16.46.11 sport=15001 dport=59010 [ASSURED] mark=0 use=1
conntrack v1.4.5 (conntrack-tools): 1 flow entries have been shown.
 src=172.16.46.11 dst=34.117.59.81 sport=59010 dport=80     # 최초 요청 트래픽 정보
 src=127.0.0.1    dst=172.16.46.11 sport=15001 dport=59010  # 리턴 트래픽에서 IP/Port 정보를 보면, 출발지 포트가 15001 으로, 'istio-proxy' 경유를 했음을 알 수 있다

Pod IPTables → Istio Proxy 컨테이너 인입

파드 내 IPTables Chains/Rules 적용 (NAT 테이블) → ‘Istio-proxy 컨테이너’로 인입됩니다.

OUTPUT → ISTIO_OUTPUT → ISTIO_REDIRECT (redir ports 15001)


# iptables 확인
c1 iptables -t nat --zero
c1 iptables -v --numeric --table nat --list ISTIO_REDIRECT
watch -d "nsenter -t $C1PID -n iptables -v --numeric --table nat --list OUTPUT; echo ; nsenter -t $C1PID -n iptables -v --numeric --table nat --list ISTIO_OUTPUT; echo ; nsenter -t $C1PID -n iptables -v --numeric --table nat --list ISTIO_REDIRECT"
watch -d "nsenter -t $C1PID -n iptables -t nat -L -n -v"

# nginx 파드에서 TCP 트래픽 요청으로 인입 시, ISTIO_REDIRECT 에서 redir ports 15001 되어 'Istio-proxy 컨테이너'로 인입됩니다.
c1 iptables -t nat -L -n -v
Chain OUTPUT (policy ACCEPT 5 packets, 455 bytes)
 pkts bytes target        prot opt in     out     source               destination
    0     0 ISTIO_OUTPUT  tcp  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain ISTIO_OUTPUT (1 references)
 pkts bytes target          prot opt in     out     source               destination
 ...
    0     0 ISTIO_REDIRECT  all  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain ISTIO_REDIRECT (1 references)
 pkts bytes target     prot opt in     out     source               destination
    0     0 REDIRECT   tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            redir ports 15001

~~nginx 파드**에서 ‘**Istio-proxy 컨테이너’로 들어갈 때의 트래픽 입니다.~~

Istio Proxy → Node

노드의 호스트 Namespace로의 인입 과정을 살펴봅니다.

‘Istio-proxy 컨테이너’ 는 대리인(Proxy) 역할로, 출발지 포트를 변경(+2) 후 외부 웹서버에 연결을 한다

‘**Istio-proxy 컨테이너’**의 로그 확인


(istio-k8s:default) root@k8s-m:~# kubectl logs nginx-pod -c istio-proxy -f
[2021-12-15T21:13:34.787Z] "GET /loc HTTP/1.1" 200 - via_upstream - "-" 0 17 187 187 "-" "curl/7.74.0" "d86b9c0b-9519-9c96-9b06-17938fa6ed3b" "ipinfo.io" "34.117.59.81:80" PassthroughCluster 172.16.46.11:36198 34.117.59.81:80 172.16.46.11:36196 - allow_any

파드 내에서 패킷 덤프 후 확인 : 출발지 포드를 변경(+2) 및 x-envoy 헤더를 추가

lsof 확인 : envoy 에서 외부로 연결되는 정보이며, User ID(UID)가 1337 이다.


root@k8s-w2:~# c1 lsof -i TCP:80,15006 -n
COMMAND  PID            USER   FD   TYPE  DEVICE SIZE/OFF NODE NAME
envoy   3928            1337   40u  IPv4 1405154      0t0  TCP 172.16.46.11:38428->34.117.59.81:http (ESTABLISHED)

파드를 빠져나가기 전, 다시 한번 더 IPTables 적용 된다 ⇒ 이때, 이전 트래픽과 매칭되는 Rule 이 다른 것은 UID 1337 때문입니다.

OUTPUT → ISTIO_OUTPUT


# iptables 확인
c1 iptables -t nat --zero # 패킷 카운트 초기화

# 아래 처럼 Istio-proxy(15001)에서 빠져나온 부분은 UID 1337 매칭되어서 RETURN 되어 파드를 빠져나오게 됩니다!
c1 iptables -t nat -L -n -v
Chain ISTIO_OUTPUT (1 references)
 pkts bytes target             prot opt in     out     source               destination
    0     0 RETURN             all  --  *      lo      127.0.0.6            0.0.0.0/0
    0     0 ISTIO_IN_REDIRECT  all  --  *      lo      0.0.0.0/0           !127.0.0.1            owner UID match 1337
    0     0 RETURN             all  --  *      lo      0.0.0.0/0            0.0.0.0/0            ! owner UID match 1337
    2   120 RETURN             all  --  *      *       0.0.0.0/0            0.0.0.0/0            owner UID match 1337
    0     0 ISTIO_IN_REDIRECT  all  --  *      lo      0.0.0.0/0           !127.0.0.1            owner GID match 1337
    0     0 RETURN             all  --  *      lo      0.0.0.0/0            0.0.0.0/0            ! owner GID match 1337
    0     0 RETURN             all  --  *      *       0.0.0.0/0            0.0.0.0/0            owner GID match 1337
    0     0 RETURN             all  --  *      *       0.0.0.0/0            127.0.0.1
    2   120 ISTIO_REDIRECT     all  --  *      *       0.0.0.0/0            0.0.0.0/0

Node → Egress

노드에 SNAT(masquerading) 설정이 되어 있을 경우, 출발지 IP 를 노드의 NIC IP로 변환하여 외부 웹서버에 요청을 전달합니다.

External Web Server(Return) → Pod

웹 서버에서 리턴 트래픽이 파드에 돌아오는 과정은 **1.**2 에서 알아본 흐름과 유사합니다.

다만, 파드 내로 인입 시 목적지 포트(+2) 이므로, ‘Nginx 컨테이너’ 로 바로 가지 않고, ‘Istio-proxy 컨테이너’ 로 먼저 가게 됩니다.

테스트 리소스 정리

(실습 종료 후) istio 삭제 ← 그냥 vagrant 삭제가 빠르긴 합니다!


# Addon 삭제
kubectl delete -f ~/istio-1.12.1/samples/addons

# 파드와 서비스 삭제
kubectl delete pod,svc --all

# Bookinfo 삭제
cd $VERSION/samples/bookinfo/platform/kube
./cleanup.sh
cd

# istio 삭제
istioctl manifest generate --set profile=demo | kubectl delete --ignore-not-found=true -f -  # 2분 정도 시간 소요
kubectl delete namespace istio-system
kubectl delete namespace istio-operator
kubectl label namespace default istio-injection-

Istio Ambient Mesh

‣

k3s 환경에 설치 시 아래 파라미터 설정 필요 - Docs

When using K3s and one of its bundled CNIs, you must append some values to your installation command, as K3S uses nonstandard locations for CNI configuration and binaries.
These nonstandard locations may be overridden as well, according to K3s documentation . If you are using K3s with a custom, non-bundled CNI, you must use the correct paths for those CNIs, e.g. /etc/cni/net.d - see the K3s docs for details .
For example:


# istioctl
istioctl install --set profile=ambient --set values.cni.cniConfDir=/var/lib/rancher/k3s/agent/etc/cni/net.d --set values.cni.cniBinDir=/var/lib/rancher/k3s/data/current/bin/

# helm
helm install istio-cni istio/cni -n istio-system --set profile=ambient --wait --set cniConfDir=/var/lib/rancher/k3s/agent/etc/cni/net.d --set cniBinDir=/var/lib/rancher/k3s/data/current/bin/

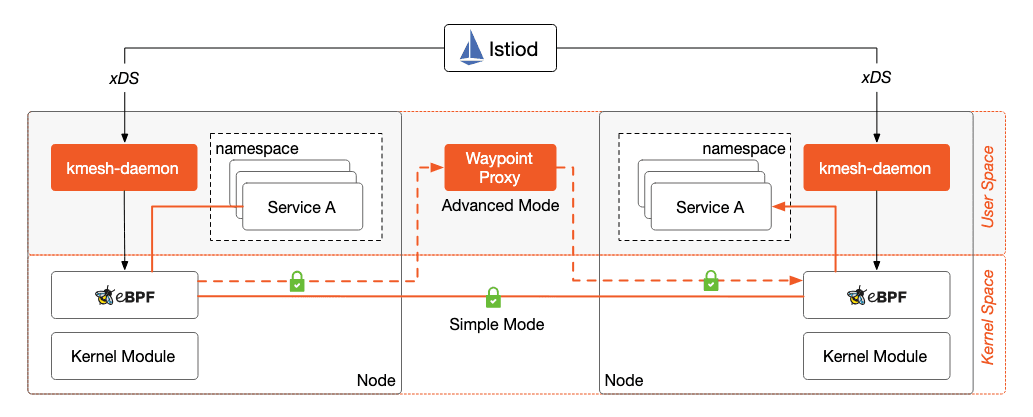

Introducing Kmesh: Revolutionizing Service Mesh Data Planes With Kernel-Native Technology

https://jimmysong.io/en/blog/introducing-kmesh-kernel-native-service-mesh/
